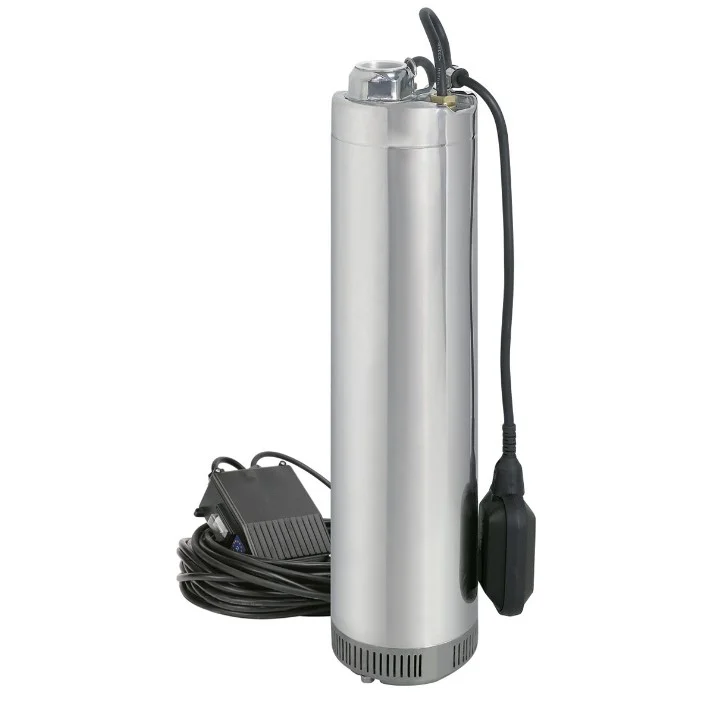

پمپ آب شناور؛ کاربردها، مزایا و راهنمای خرید انواع مدل ها

مدیریت آب چه در تامین منابع پایدار و چه در تخلیه آب های ناخواسته یکی از چالش های همیشگی در پروژه های ساختمانی و عمرانی است. در این میان پمپ های آب شناور به عنوان ابزاری کارآمد و تطبیق پذیر نقشی حیاتی ایفا می کنند. این تجهیزات با قابلیت غوطه وری کامل در سیال راه حل های موثری برای طیف وسیعی از نیازها از استخراج آب از اعماق زمین گرفته تا تخلیه سریع آب گرفتگی ها در محل پروژه ها ارائه می دهند. درک صحیح عملکرد شناخت انواع مختلف و تسلط بر معیارهای انتخاب برای مهندسان معماران و پیمانکاران به منظور دستیابی به بهره وری بهینه و جلوگیری از هزینه های اضافی امری ضروری است.

مکانیزم و اساس کار پمپ های شناور

برخلاف پمپ های سطحی که موتور و پمپ در خارج از سیال قرار دارند پمپ شناور (Submersible Pump) مجموعه ای یکپارچه شامل الکتروموتور و پمپ است که به طور کامل درون مایعی که قرار است پمپاژ شود غوطه ور می گردد. الکتروموتور که معمولاً از نوع آسنکرون القایی است توسط محفظه ای کاملاً آب بندی شده محافظت می شود تا از نفوذ سیال به اجزای الکتریکی جلوگیری شود. این موتور نیروی لازم برای چرخش پروانه (Impeller) یا مجموعه ای از پروانه ها (در پمپ های چندمرحله ای) را فراهم می کند. چرخش پروانه باعث ایجاد اختلاف فشار شده و سیال را از ورودی مکش کرده و با فشار به سمت خروجی هدایت می کند.

مزیت اصلی این طراحی در غوطه وری کامل نهفته است. از آنجایی که پمپ مستقیماً درون سیال قرار دارد نیازی به فرآیند هواگیری (Priming) ندارد و مشکل کاویتاسیون (تشکیل حباب های بخار به دلیل فشار پایین در ورودی پمپ) که در پمپ های سطحی رایج است به میزان قابل توجهی کاهش می یابد. همچنین سیال اطراف پمپ به خنک کاری طبیعی موتور کمک می کند و به افزایش عمر مفید و راندمان آن منجر می شود.

کاربردهای گسترده پمپ های شناور در صنعت ساختمان و عمران

تطبیق پذیری پمپ های شناور آن ها را به گزینه ای ایده آل برای کاربردهای متنوع در پروژه های ساختمانی معماری و عمرانی تبدیل کرده است :

• تامین آب از چاه های عمیق و نیمه عمیق : این یکی از متداول ترین کاربردهای پمپ های شناور به ویژه در مناطقی با سطح آب زیرزمینی پایین یا برای تامین آب مجتمع های مسکونی تجاری و کارگاه های ساختمانی است. پمپ های شناور چاهی با طراحی چندمرحله ای قادرند آب را از اعماق زیاد با فشار مناسب به سطح منتقل کنند.
• تخلیه آب های سطحی و زیرزمینی (زهکشی) : در گودبرداری ها زیرزمین ها پارکینگ های طبقاتی و محوطه های ساختمانی تجمع آب های ناشی از بارش یا نفوذ آب های زیرزمینی می تواند مشکلات جدی ایجاد کند. پمپ های کف کش (Sump Pumps) که نوعی پمپ شناور هستند به طور خودکار یا دستی برای تخلیه این آب ها به کار می روند و از آسیب به سازه و توقف عملیات اجرایی جلوگیری می کنند.
• پمپاژ فاضلاب و پساب : در ساختمان ها و محوطه هایی که امکان اتصال مستقیم به شبکه فاضلاب شهری با جریان ثقلی وجود ندارد (مانند زیرزمین ها یا نقاط با ارتفاع پایین تر) از پمپ های لجن کش (Sewage Pumps) شناور استفاده می شود. این پمپ ها برای انتقال فاضلاب حاوی ذرات جامد طراحی شده اند و اغلب دارای مکانیزم های خردکننده برای جلوگیری از انسداد هستند.
• آب نماها و فواره های تزئینی : در پروژه های معماری و محوطه سازی پمپ های شناور کوچکتر برای ایجاد جریان و فشار لازم در آب نماها و فواره ها به کار می روند. طراحی فشرده و عملکرد کم صدا آن ها را برای این منظور مناسب می سازد.
• سیستم های اطفاء حریق : در برخی سیستم های اطفاء حریق به ویژه آن هایی که از مخازن ذخیره آب استفاده می کنند پمپ های شناور برای تامین فشار مورد نیاز شبکه اسپرینکلر یا هیدرانت ها به کار گرفته می شوند.
• تخلیه آب گودبرداری ها (Dewatering) : در پروژه های عمرانی بزرگ مانند ساخت سد تونل یا سازه های زیرزمینی کنترل سطح آب زیرزمینی در محل گودبرداری حیاتی است. پمپ های شناور مخصوص زهکشی (Dewatering Pumps) با قابلیت کارکرد مداوم و جابجایی حجم بالای آب (اغلب حاوی مواد ساینده) نقش کلیدی در خشک نگه داشتن محل کار ایفا می کنند.

پیشنهاد میکنیم برای مشاهده قیمت انواع مدل‌ های پمپ شناور به سایت صنعت استور سربزنید.

مزایای کلیدی پمپ های شناور

استفاده از پمپ های شناور در مقایسه با انواع دیگر پمپ ها مزایای قابل توجهی برای متخصصان صنعت ساختمان به همراه دارد :

• راندمان بالا : به دلیل حذف تلفات مکش و قرارگیری مستقیم در سیال پمپ های شناور معمولاً راندمان هیدرولیکی بالاتری نسبت به پمپ های سطحی با توان مشابه دارند. فشار مثبت سیال در ورودی پمپ (NPSHa بالا) به عملکرد بهینه پروانه کمک می کند.
• عملکرد کم صدا : غوطه وری در آب به طور طبیعی صدای ناشی از کارکرد موتور و پمپ را جذب و میرا می کند. این ویژگی در کاربردهای مسکونی تجاری و فضاهای داخلی اهمیت ویژه ای دارد.
• صرفه جویی در فضا : عدم نیاز به فضای زیاد در سطح زمین یا موتورخانه مجزا (به جز تابلو کنترل) پمپ شناور را به گزینه ای ایده آل برای مکان های با محدودیت فضا تبدیل می کند.
• قابلیت اطمینان و عمر طولانی : آب بندی مناسب و خنک کاری موثر موتور توسط سیال اطراف احتمال خرابی ناشی از گرمای بیش از حد را کاهش داده و به عمر طولانی تر دستگاه کمک می کند. همچنین عدم نیاز به هواگیری یکی از منابع اصلی مشکلات عملیاتی را حذف می کند.
• قابلیت ایجاد فشار بالا (هد) : پمپ های شناور به خصوص مدل های چندمرحله ای چاهی قادر به تولید هد (Head) یا ارتفاع پمپاژ بسیار بالا هستند که برای استخراج آب از چاه های عمیق ضروری است.
• عدم نیاز به هواگیری : همانطور که اشاره شد این پمپ ها به دلیل غوطه وری خود-هواگیر (Self-Priming) هستند و بلافاصله پس از راه اندازی شروع به کار می کنند.

انواع پمپ های شناور و ویژگی های آن ها

شناخت دسته بندی های اصلی پمپ های شناور برای انتخاب صحیح ضروری است :

• پمپ های شناور چاه عمیق (Deep Well Submersible Pumps) :
• ویژگی ها : طراحی باریک و بلند برای قرارگیری در لوله جدار چاه معمولاً چندمرحله ای (دارای چندین پروانه و دیفیوزر سری) برای دستیابی به هد بالا بدنه عمدتاً از استیل ضد زنگ برای مقاومت در برابر خوردگی.
• کاربرد : استخراج آب آشامیدنی یا کشاورزی از چاه های عمیق و نیمه عمیق.
• پمپ های کف کش (Sump Pumps / Dewatering Pumps) :
• ویژگی ها : هد پایین تر و دبی (Flow Rate) بالاتر نسبت به پمپ های چاهی قابلیت جابجایی آب تمیز یا حاوی ذرات معلق کوچک (بسته به مدل) اغلب دارای فلوتر (سوئیچ شناور) برای کنترل سطح آب و عملکرد خودکار برخی مدل ها قابل حمل هستند.
• کاربرد : تخلیه آب گرفتگی زیرزمین ها گودال ها استخرها زهکشی آب های سطحی.
• پمپ های لجن کش (Sewage / Sludge Pumps) :
• ویژگی ها : ساختار بسیار مقاوم (معمولاً چدنی) پروانه های طراحی شده برای عبور ذرات جامد درشت (مانند پروانه های ورتکس یا کانالی) قابلیت خرد کردن مواد جامد (در مدل های Grinder) هد و دبی متناسب با نیاز سیستم های جمع آوری فاضلاب.
• کاربرد : پمپاژ فاضلاب خانگی صنعتی و شهری تخلیه سپتیک تانک ها انتقال لجن.
• پمپ های شناور فواره ای (Fountain Pumps) :
• ویژگی ها : توان پایین ابعاد کوچک تمرکز بر ایجاد جلوه بصری ممکن است دارای نازل های مختلف یا قابلیت اتصال به سیستم نورپردازی باشند.
• کاربرد : آب نماها حوضچه ها و فواره های تزئینی در محوطه سازی و معماری داخلی.
• پمپ های شناور زهکشی صنعتی (Industrial Dewatering Pumps) :
• ویژگی ها : بسیار مقاوم در برابر سایش (اغلب دارای اجزای لاستیکی یا آلیاژهای سخت) قابلیت کارکرد خشک برای مدت محدود (در برخی مدل ها) دبی بسیار بالا مناسب برای آب های حاوی شن ماسه و گل ولای.
• کاربرد : خشک سازی محل گودبرداری های بزرگ معادن پروژه های تونل سازی.

راهنمای انتخاب و خرید پمپ شناور مناسب

انتخاب پمپ شناور نامناسب می تواند منجر به عملکرد ضعیف مصرف انرژی بالا خرابی های مکرر و هزینه های پیش بینی نشده گردد. برای یک انتخاب مهندسی شده پارامترهای زیر باید به دقت بررسی شوند :

• تعیین دبی (Flow Rate – GPM or m³/h) : اولین قدم محاسبه حجم آبی است که باید در واحد زمان جابجا شود. این میزان به کاربرد بستگی دارد؛ برای تامین آب به تعداد مصرف کننده ها و اوج مصرف برای زهکشی به مساحت محدوده و شدت بارش یا نفوذ آب و برای فاضلاب به تعداد واحدهای متصل و استانداردهای مربوطه وابسته است.
• محاسبه هد (Total Dynamic Head – TDH) : هد کل شامل مجموع ارتفاع عمودی پمپاژ (هد استاتیک) و افت فشار ناشی از اصطکاک در لوله ها زانویی ها شیرآلات و سایر اتصالات (هد دینامیک یا افت مسیر) است. محاسبه دقیق هد برای اطمینان از رسیدن آب با فشار کافی به نقطه مورد نظر حیاتی است. منحنی عملکرد پمپ (Pump Performance Curve) که توسط سازنده ارائه می شود رابطه بین هد و دبی را نشان می دهد و باید نقطه کارکرد بهینه پمپ (Best Efficiency Point – BEP) تا حد امکان نزدیک به نیاز پروژه باشد.
• نوع سیال و قابلیت عبور ذرات جامد (Fluid Type & Solids Handling) : آیا سیال آب تمیز است حاوی ذرات معلق ریز (مانند آب باران) فاضلاب با الیاف و جامدات درشت یا آب حاوی مواد ساینده مانند شن و ماسه؟ انتخاب نوع پمپ (کف کش لجن کش زهکشی صنعتی) و جنس پروانه و بدنه مستقیماً به این پارامتر بستگی دارد. قطر مجاز عبور ذرات جامد یکی از مشخصات فنی مهم پمپ های لجن کش و کف کش است.
• جنس بدنه و پروانه (Material Construction) : جنس مواد به کار رفته در ساخت پمپ باید با خورندگی و سایشی سیال سازگار باشد. گزینه ها شامل چدن (مقاومت خوب هزینه مناسب) استیل ضد زنگ (مقاومت عالی در برابر خوردگی) برنز (مقاومت خوب در آب دریا) و پلاستیک های مهندسی (مقاومت در برابر برخی مواد شیمیایی وزن کمتر) است. برای آب های حاوی مواد ساینده آلیاژهای سخت یا پوشش های مقاوم به سایش توصیه می شود.
• منبع تغذیه و مشخصات الکتریکی (Power Supply) : ولتاژ (تک فاز یا سه فاز) فرکانس (معمولاً ۵۰ یا ۶۰ هرتز) و توان نامی موتور (اسب بخار یا کیلووات) باید با سیستم برق پروژه همخوانی داشته باشد. انتخاب کابل مناسب با طول و قطر صحیح برای جلوگیری از افت ولتاژ و اطمینان از آب بندی اتصالات الکتریکی بسیار مهم است.
• سیستم های کنترلی و حفاظتی (Control & Protection) : استفاده از تابلو برق مناسب شامل کنتاکتور رله اضافه بار (بیمتال) محافظ ولتاژ و کنترل فاز برای پمپ های سه فاز ضروری است. فلوتر (سوئیچ شناور) برای کنترل خودکار سطح مایع و جلوگیری از کارکرد خشک پمپ (Dry Running) در بسیاری از کاربردها (کف کش لجن کش) الزامی است. سنسورهای حرارتی داخل موتور (Thermal Overload Protection) نیز از داغ شدن بیش از حد سیم پیچ جلوگیری می کنند.
• برند گارانتی و خدمات پس از فروش (Brand, Warranty, Service) : در پروژه های حساس و نیازمند قابلیت اطمینان بالا انتخاب برندهای معتبر با سابقه اثبات شده دسترسی به قطعات یدکی و خدمات پس از فروش مناسب اهمیت زیادی دارد.

پیشنهاد می شود برای افزایش جذابیت بصری و درک بهتر مفاهیم از تصاویر انواع پمپ ها نمودار منحنی عملکرد پمپ و دیاگرام شماتیک نصب در چاه یا چاله استفاده گردد.

ملاحظات نصب و نگهداری

نصب صحیح و نگهداری اصولی تضمین کننده عملکرد بلندمدت و بهینه پمپ شناور است :

• نصب : پمپ باید به صورت عمودی و مطمئن مهار شود (معمولاً با کابل یا زنجیر ضد زنگ) و از تماس مستقیم آن با کف چاه یا چاله (برای جلوگیری از مکش رسوبات) خودداری گردد. اتصالات الکتریکی باید توسط فرد متخصص و با استفاده از کیت های آب بندی مناسب انجام شود. قطر لوله خروجی باید متناسب با دبی پمپ انتخاب شود تا از افت فشار بیش از حد جلوگیری گردد.
• نگهداری : بازدیدهای دوره ای (در صورت امکان دسترسی) برای بررسی وضعیت کابل ها اتصالات و عملکرد کلی توصیه می شود. تمیز کردن دوره ای فیلتر ورودی (در صورت وجود) و محفظه پمپ (به ویژه در پمپ های کف کش و لجن کش) می تواند از انسداد و کاهش راندمان جلوگیری کند. پیروی دقیق از دستورالعمل های سازنده برای نگهداری ضروری است.

نتیجه گیری

پمپ های آب شناور با طراحی منحصر به فرد و مزایای متعدد راه حل های کارآمدی برای مدیریت آب در طیف وسیعی از پروژه های ساختمانی معماری و عمرانی ارائه می دهند. از تامین آب پایدار از اعماق زمین تا حفاظت از سازه ها در برابر آب گرفتگی و مدیریت بهینه فاضلاب این تجهیزات نقشی انکارناپذیر دارند. با این حال دستیابی به حداکثر کارایی قابلیت اطمینان و طول عمر مفید مستلزم درک دقیق نیازهای پروژه و انتخاب آگاهانه نوع و مدل پمپ بر اساس پارامترهای کلیدی مانند دبی هد نوع سیال و شرایط محیطی است. توجه به کیفیت ساخت سیستم های کنترلی و حفاظتی و رعایت اصول نصب و نگهداری سرمایه گذاری در این تجهیزات حیاتی را توجیه پذیر و اثربخش می سازد.

پرسش های متداول

• تفاوت اصلی بین پمپ کف کش و لجن کش شناور چیست؟
• تفاوت اصلی در قابلیت عبور ذرات جامد و نوع پروانه است. پمپ های کف کش معمولاً برای آب های تمیز یا حاوی ذرات معلق ریز طراحی شده اند و پروانه هایی با مجرای عبور کوچکتر دارند. پمپ های لجن کش برای پمپاژ فاضلاب حاوی مواد جامد درشت الیاف و لجن طراحی شده اند و دارای پروانه هایی با مجرای عبور بزرگتر (مانند ورتکس یا کانالی) یا مکانیزم خردکننده (Grinder) هستند. همچنین بدنه لجن کش ها معمولاً از مواد مقاوم تری مانند چدن ساخته می شود.
• چرا بررسی منحنی عملکرد پمپ (Pump Curve) هنگام انتخاب مهم است؟
• منحنی عملکرد رابطه گرافیکی بین هد (فشار) و دبی (جریان) پمپ را در سرعت چرخش مشخص نشان می دهد. انتخاب پمپ صرفاً بر اساس حداکثر هد یا دبی اسمی می تواند گمراه کننده باشد. باید اطمینان حاصل کرد که نقطه کارکرد مورد نیاز پروژه (یعنی ترکیب هد و دبی محاسبه شده) در محدوده ای قرار گیرد که پمپ با راندمان بالا کار کند (نزدیک به نقطه BEP). کارکرد پمپ در خارج از محدوده بهینه می تواند منجر به کاهش عمر مفید افزایش مصرف انرژی و ارتعاشات ناخواسته شود.
• شایع ترین دلایل خرابی زودرس پمپ های شناور کدامند؟
• کارکرد خشک (Dry Running) : کار کردن پمپ بدون وجود آب کافی باعث داغ شدن بیش از حد موتور و آسیب به آب بندها و یاتاقان ها می شود. استفاده از فلوتر یا سنسورهای سطح ضروری است.
• انتخاب نامناسب : استفاده از پمپ برای سیالی که برای آن طراحی نشده (مثلاً استفاده از کف کش برای فاضلاب غلیظ یا آب حاوی مواد ساینده) باعث سایش سریع پروانه انسداد یا سوختن موتور می شود.
• مشکلات الکتریکی : نوسانات ولتاژ عدم تقارن فاز (در پمپ های سه فاز) اتصالات نامناسب و آب بندی ضعیف کابل می توانند باعث آسیب به موتور شوند.
• نصب نادرست : عدم مهار صحیح پمپ تماس با کف چاه/چاله یا استفاده از لوله با قطر نامناسب می تواند منجر به ارتعاش کاهش راندمان و خرابی شود.
