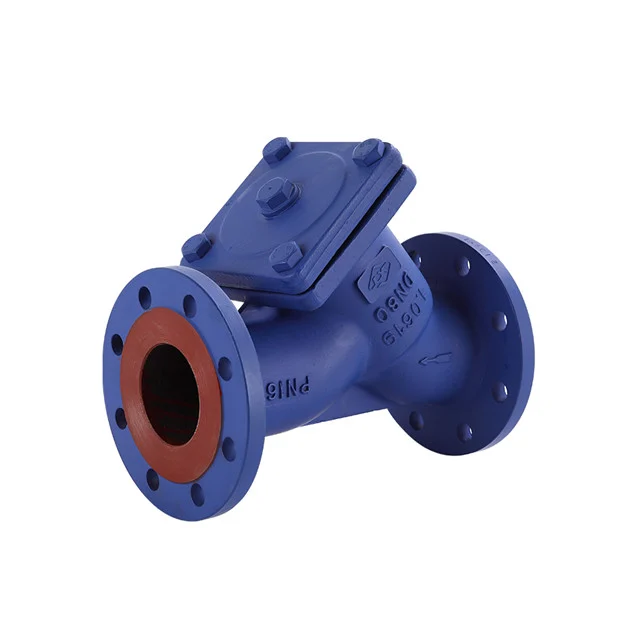

ویژگی‌ های شیرآلات صنعتی

شیر صنعتی فولادی (gate valve)

یکی از ساده‌ترین و قدیمی‌ترین انواع شیرها، دریچه یا صفحهٔ مسدودکننده‌ای است که کشاورزان درون کانال‌های آب کار می‌گذارند و برای بازکردن یا بستن مسیر آب به زمین‌های کشاورزی استفاده می‌کنند.

مشاهده نمایندگی میراب تهیه کننده انواع شیر صنعتی

شیرها کاربردهای مختلفی دارند؛ ازجمله کنترل جریان آب در کشاورزی و آبیاری تا فرایندهای پیچیدهٔ در پالایشگاه‌ها و کارخانجات فرایندی، بازوبست‌کردن آب در ماشین‌های لباس‌شویی و ظرف‌شویی تا شیرهای برداشت آب خانگی. در سال ۲۰۱۴ جهانی شیرهای صنعتی برابر ۵۸٫۳۱ میلیارد دلار آمریکا بوده‌است و پیش‌بینی می‌شود این مقدار در سال ۲۰۲۲ به ۸۵٫۶ میلیارد دلار برسد.

کاربرد شیرآلات صنعتی

شیرآلات نقش مهمی در افزایش کارایی، بهبود کنترل و تضمین ایمنی فرآیند دارند. شیرها به چند دلیل در سیستمهای صنعتی استفاده می شوند:

برای آگاهی از آخرین لیست قیمت و خرید اتواع شیر آلات صنعتی می توانید با شماره تماس 09122805383 در ارتباط باشید.

• شروع یا متوقف کردن جریان سیال
• تنظیم سرعت جریان سیال
• تنظیم فشار
• تنظیم دمای سیال
• هدایت جریان از یک مسیر به مسیر دیگر
• محدود کردن جریان برای تعادل سیستم یا جلوگیری از فشار بیش از حد
• جلوگیری از جریان معکوس سیال
• متوقف کردن جریان در صورت خرابی سیستم
• بهبود ایمنی از طریق کاهش فشار یا خلاء در یک سیستم لوله کشی

طبقه‌بندی شیرآلات

شیرها بر اساس مکانیزم و نوع و کاربرد، انواع بسیار گوناگونی دارند. اندازه شیرها بسیار گسترده‌است. از سایزهای بسیار کوچک برای نصب بر روی لوله‌هایی به قطر ۰٫۱ میلی‌متر تا ۶۰ سانتی‌متر. شیرهایی وجود دارند که قطر دهانه آنها به ۵ متر نیز می‌رسد. قیمت آنها نیز از شیرهای ارزان قیمت قابل بازیافت تا شیرهایی که هزارها دلار قیمت هر اینچ آنهاست متغیر است. برخی از انواع طبقه‌بندی شیرها به شرح زیر است:

۱-بر اساس نوع حرکت عضو مسدودکننده جریان

حرکت خطی در شیر دروازه ای نوع Through Conduit. دیسک، استم و هندویل در شکل نمایان است

۲-بر اساس شرح وظیفه

• شیرهای قطع و وصل (On – Off): بیشتر شیرها در صنایع مختلف، به منظور باز یا بسته کردن مسیر سیال بکار برده می‌شوند و مسیر را در حالت کاملاً باز یا بسته قرار می‌دهند. نوع کانال جریان آن‌ها معمولاً Straight Way بوده و در مقابل عبور جریان مقاومت کمتری از خود نشان می‌دهند. با توجه به ساختار داخلی و نوع اجزای آب‌بندکننده نباید این شیرها را در حالت نیمه باز قرار داد زیرا با انجام این عمل آسیب جدی به مجرابند و سایر اجراء آب‌بندی شیر وارد خواهد شد و بدین ترتیب عمر بهره‌برداری آن شدیداً کاهش یافته و در مواقع اضطراری و حوادث غیرمترقبه که نیاز به قطع جریان وجود دارد، شیر مورد نظر وظیفه خود را به درستی انجام نداده و موجب اتفاقات ناگوار و گاهی جبران‌ناپذیر خواهد گردید. ‘شیرهای توپی، سماوری و دروازه‌ای’ در این دسته قرار می‌گیرند. البته می‌توان با اعمال نمودن تغییراتی در ساختار داخلی، از آن‌ها برای تنظیم جریان نیز استفاده نمود.
• یک شیر کروی (Globe Valve) ساخته شده مطابق با استاندارد API-6D که مطابق استاندارد عبارت‌های ۴ و ۱۵۰ و WCB بر روی آن حک شده‌است که به ترتیب نشانگر سایز، کلاس فشاری و جنس شیر (فولاد ریخته‌گری) می‌باشد.شیرهای تنظیم جریان (Flow regulating Valve): اگرچه از این دسته شیرها برای قطع و وصل جریان نیز می‌توان استفاده کرد اما به صورت عمده جهت تنظیم جریان و به عبارت دیگر کم و زیاد نمودن بکار می‌روند. در مواردی جهت تنظیم دما، تنظیم میزان سیال خروجی یا تنظیم فشار مورد استفاده قرار می‌گیرند. شیر آب روشویی منازل جزو این دسته هستند. این شیرها با توجه به ساختار داخلی خود، در حالت نیمه باز آسیب زیادی نمی‌بینند و مقاومت بیشتری در مقابل برخورد سیال عبوری از خود نشان می‌دهند. شیرهایی که به عنوان (Control Valve) در صنایع مختلف بکار می‌روند از این دسته‌اند و با به‌کارگیری یک عملگر و یک کنترلر، به صورت یک شیر کنترلی درآمده و با توجه به شرایط موجود در حلقه‌های کنترلی، در یک وضعیت خاص قرار می‌گیرند که الزاماً باز یا بسته کامل نیست. شیرهای Globe و Pinch و Butterfly و Needle از این دسته هستند..دسته دیگر شیرهای گازی آذر است.

شیر یکطرفه (مانع برگشت جریان) از نوع لولایی (Swing)

• یکسوکننده جریان (Back Flow Prevention): برخی از تجهیزات نصب شده در تأسیسات و خطوط انتقال دارای بخشهای حساس و آسیب‌پذیری هستند که در صورت مواجه شدن با ضربات سیال دچار آسیب دیدگی یا حتی تخریب کامل خواهند شد. این ضربات ممکن است در اثر جریانهای برگشتی، ضربه قوچ یا Surge ناشی از انفجار یا شکست خط باشد. علاوه بر تجهیزات فوق مواردی وجود دارد که جریان برگشتی به تأسیسات یک مجموعه که برای فشار خاصی طراحی شده، آسیب می‌رساند و مواردی دیده شده که این‌گونه جریانهای ناخواسته یا پیش‌بینی نشده یک مجموعه از تأسیسات را به‌طور کامل تخریب نموده و ضررهای بسیاری به یک مجموعه وارد نموده‌است. به‌طور کلی اساس عملکرد این شیرها طوری است که اگر فشار پایین دست شیر، بیشتر یا برابر با بالادست جریان باشد، دیسک شیر روی نشیمن خود قرار می‌گیرد و از عبور جریان معکوس جلوگیری می‌کند. Check Valve, Back Pressure Valve, Back Flow Valve, Back Flow Prevention Valve, … در این گروه از طبقه‌بندی قرار می‌گیرند.

شیرهای انحراف حریان

• انحراف جریان (Diverting Flow): مواردی وجود دارد که یک شیر وظیفه‌ای غیر از سه مورد فوق دارد و به عنوان یک شیر انتخاب مسیر عبوری سیال عمل می‌کند. بدنه این شیرها معمولاً ۳ یا تعداد بیشتری مجرای ورودی و خروجی دارند و مجرابند آن‌ها با شیرهای یادشده تفاوت دارد و بیشتر بنام شیرهای چند راهه شناخته می‌شوند. البته انواع خاصی از این شیرها علاوه بر انحراف جریان توانایی باز و بست و حتی کنترل جریان را نیز دارند ولی معمولاً از آن‌ها فقط برای هدایت جریان از مسیری به مسیر دیگر استفاده می‌شود. این شیرها بسیار مفید و پرکاربرد بوده و به تنهایی می‌توانند وظیفه ۲ یا ۳ عدد شیر و حتی بیشتر را هم‌زمان انجام دهند و به راحتی با چرخاندن یک دسته، جهت جریان ورودی یا خروجی را انتخاب نمود. ساختار بسیار دقیق و حساسی دارند و درصورت عدم رعایت دستورالعمل‌های نگهداری و راه‌اندازی، عمر بهره‌برداری کمی خواهند داشت. شیرهایی مانند Ball, Plug ,Globe دارای انواع انحراف جریان می‌باشند.

• دستی یا آچاری (Wrench, Lever, Hand wheel Operation)
• گیربکسی (Gear Operation)
• شیرهای با عملگر اتوماتیک (Actuator Operation , Actuated Valve)

۴-بر اساس کانال جریان

شیرتوپی Trunnion mounted با بدنه تمام جوشی، مناسب برای دفن کردن زیر خاک

• شیرهای با مجرای کامل (Full Bore/Port)’ برخی از انواع شیرهای دروازه‌ای، یکطرفه، توپی و حتی سماوری‘ به گونه‌ای طراحی می‌شوند، که در حالت کاملاً باز هیچگونه برآمدگی و فرورفتگی در داخل شیر وجود نخواهد داشت. به عبارتی مجرای عبور سیال این نوع شیر با سطح ورودی آن کاملاً برابر بوده و سیال بدون محدودیت می‌تواند از داخل آن عبور کند.
• شیرآلات با مجرای کاهنده (Reduce Bore/Port) در این نوع شیرآلات مساحت مجرای عبور سیال، از مساحت محل اتصال به خط لوله کوچکتر می‌باشد. در حقیقت نوع طراحی داخل بدنه و اندازه مجرای عبوری به گونه‌ای است که در حالت باز نیز باعث افت فشار در مسیر می‌شود. اساسی‌ترین استفاده این نوع شیرها در سرویسهای تنظیم جریان می‌باشد. به این ترتیب کنترل دقیقتری انجام می‌شود. این شیرها قیمت ارزانتری در مقایسه با نوع Full Bore دارند. در مسیری که افت فشار و موضوع پیگ رانی مطرح نباشد استفاده از این نوع شیر به صرفه تر است. به‌طور کلی شیرهای با مجرای کاهنده سیستم را دچار کمبود سیال می‌کنند-محدودیت موجود در شیر می‌تواند باعث تجمع فشار در قسمت ورودی و بالارفتن فشار قبل از شیر گردد و این پدیده گاهی باعث وارد آمدن صدمه به پمپ‌ها و تجهیزات قبل از شیر می‌شود.

انواع شیرهای صنعتی

شیرهای صنعتی از لحاظ شکل و نحوه محدود کردن جریان در انواع مختلف ساخته می‌شوند:

اجزاء اصلی ساختمان شیرآلات صنعتی

بدنه (Body)

کلاهک، درپوش، بانت (Bonnet)

مقطع یک شیر کروی ۱-بدنه ۲-مجرا ۳-نشیمنگاه ۴-ساقه ۵-دیسک ۶-دسته یا هندویل ۷-بانِت ۸-پکینگ ۹-مهره گلند ۱۰-مسیر جریان وقتی شیر باز باشد ۱۱-موقعیت دیسک وقتی شیر بسته باشد ۱۲-موقعیت هندویل وقتی شیر بسته باشد

بانِت قطعه مکمل مجموعه بدنه است که معمولاً به صورت اتصال رزوه‌ای (در شیرهای کوچک) یا فلنجی به بدنه متصل می‌شود. در اکثر موارد ساقه (stem) از میان این قطعه عبور می‌نماید. معمولاً پس از قرار دادن اجزای درونی شیر برای بستن محفظه و نگه‌داشتن همه چیز درون آن از بانت استفاده می‌شود. بسیاری از شیرها منجمله شیرهای سماوری یا توپی فاقد بانت هستند چرا که مکانیزم سرهم‌بندی اجزای آن به گونهٔ دیگری است.

هندل، اهرم یا دسته ای است که به وسیله آن می‌توان شیر را از بیرون باز یا بسته کرد. هندویل دسته ای به شکل چرخ یا فرمان است که با چرخاندن آن توسط دست، شیر باز و بسته می‌شود. شیرهای اتوماتیک معمولاً فاقد هندل یا هندویل هستند، هر چند برخی گونه‌ها ممکن است برای مواقع اضطراری شامل اهرمی دستی نیز باشند. ، یک مکانیزم یا دستگاه است که به کمک آن می‌توان شیر را از بیرون و از راه دور یا نزدیک، باز یا بسته کرد. بعضی از شیرها مانند شیرهای یک طرفه فاقد هرگونه هندویل یا عملگری هستند چرا که مکانیزم عملکرد آنها به صورت داخلی و خودکار است.

مهره‌ای است که هندویل توسط آن به استم سفت می‌شود و جنس آن از فولاد ساده کربنی در نظر گرفته می‌شود.

قطعه‌ای است که موقعیت عضو کنترل جریان را از بیرون شیر نشان می‌دهد.

عضو مسدودکننده جریان (توپی) در

سطوح داخلی بدنه شیر که در اثر تماس عضو مسدودکننده جریان با آن، شیر عمل آب‌بندی را انجام می‌دهد، نشیمنگاه یا سیت نامیده می‌شود. باید در نظر داشت در حالتی که شیر بسته‌است، مجرابند با سیت‌ها در تماس است. سطوح سیت که در آب‌بندی ایفای نقش دارند جزء تریم محسوب می‌شوند.

ساقه (Stem)

ساقه (stem) در شیرهای نوع: Ball, Gate, Plug

در شیرهایی که بدنه و کلاهک، درپوش، کپ، کلوژر و… با اتصال فلنجی متصل می‌شوند، بین فلنجها از گسکت‌ها برای آب‌بندی استفاده می‌شود. گسکت‌ها باید متناسب با محدوده دمایی شیر انتخاب شوند و همچنین بتوانند تحمل فشار طراحی شیر را داشته باشند.

بوش دو پله‌ای است که برای فشرده سازی پکینگ‌ها در بالای آن‌ها قرار می‌گیرد.

فنر (Spring)

فنرهای اینکونل

بسیاری از شیرها از فنر استفاده می‌کنند. در شیرهای اطمینان برای ایجاد یک پیش بار از فنر استفاده می‌شود. در شیرهای توپی و دروازه ای بزرگ

معمولاً در پشت سیت‌رینگ‌های شیر از فنر برای ایجاد پیش‌بار برای افزایش کارایی مکانیزم آب‌بندی استفاده می‌شود.

آب‌بندی شیرها

آب‌بندی داخلی

همه شیرها قابلیت یکسانی در آب‌بندی و عدم نشت ندارند و از نقطه نظر آب‌بندی معمولاً به انواع مختلفی تقسیم می‌شوند. این شیرها معمولاً به دو دسته اصلی متال-سیت (نشیمنگاه فلزی) و سافت-سیت (نشیمنگاه نرم) تقسیم می‌شوند.

آب‌بندی در شیرهای متال-سیت که معمولاً به صورت فلز بر روی فلز است دشوارتر بوده و نیاز به داشتن دو سطح کاملاً صیقلی از فلز است. در این نوع مکانیزم آب‌بندی معمولاً توسط استانداردها میزانی نشتی به عنوان نشتی مجاز در نظر گرفته می‌شود. از مزیت‌های این نوع آب‌بندی توان تحمل دما و فشارهای کاری بسیار بالا و همچنین عدم تخریب توسط مواد ساینده است.

آب‌بندی خارجی

ساختار شیر دیافراگمی

در بعضی از موارد که هیچ نوع نشتی از ناحیه استم مجاز نبوده و سیال داخلی بسیار خطرناک یا کشنده است از شیرهای خاصی به نام شیرهای دیافراگمی استفاده می‌گردد. در این نوع شیرها سیال توسط دیافراگم یا صفحه ای که معمولاً از جنس فلزی می‌باشد از قسمت بانت شیر جدا می‌شود و امکان نشتی در این شیرها بسیار پایین می‌باشد.

تریم (Trim)

تریم در شیرهای دروازه‌ای:

• استم(Stem)
• نشیمنگاه (Seat Surface).
• قسمت آب‌بند دیسک (Gate Seating Surface).
• بک سیت بوشینگ (Back Seat Bushing).
• قسمت‌های کوچک داخلی که به‌طور عادی با سیال در ارتباط هستند، مانند پین‌هایی که استم را به گیت متصل می‌کنند.
