انواع جک درب پارکینگ

انواع جک درب پارکینگ بر اساس مکانیزم حرکتی به دو دسته اصلی جک های بازویی و جک های ریلی تقسیم می شوند. جک های بازویی که شامل مدل های محبوبی مانند جک میلان و رامونا هستند، برای درب های لولایی با تردد معمولی و وزن متوسط مناسب بوده و روی لنگه های درب نصب می شوند. در مقابل، جک ریلی که با استفاده از ریل و تسمه یا شفت حرکت می کند، بهترین گزینه برای درب های سنگین، بزرگ و با تردد بسیار بالا است. انتخاب نهایی به وزن دقیق درب، ابعاد لنگه ها، میزان تردد روزانه و فضای موجود در پارکینگ بستگی دارد.

مقدمه ای بر سیستم های اتوماسیون درب پارکینگ

انتخاب یک سیستم مناسب برای باز و بسته کردن درب ورودی ساختمان، یکی از دغدغه های اصلی مدیران ساختمان و ساکنین است. یک سیستم استاندارد نه تنها امنیت را تضمین می کند، بلکه از استهلاک قطعات مکانیکی و الکترونیکی در دراز مدت می کاهد. در بازار ایران و جهان، تنوع بسیار بالایی از این محصولات وجود دارد که هر کدام با تکنولوژی و ساختار خاصی طراحی شده اند. به عنوان یک متخصص در این حوزه، باید بدانید که شناخت دقیق قطعاتی مانند موتور، شفت، بازو و برد کنترل، کلید اصلی در انتخاب یک محصول بادوام است. در این مقاله تخصصی، تمامی ابعاد فنی و انواع مدل های موجود در بازار را بررسی می کنیم تا دیدگاه کاملی نسبت به این تجهیزات پیدا کنید.

دسته بندی اصلی جک های درب پارکینگ

سیستم های اتوماتیک درب پارکینگ را می توان از نظر ساختار مکانیکی به دو گروه کاملاً مجزا تقسیم کرد. هر کدام از این گروه ها ویژگی های فنی خاص خود را دارند و برای شرایط محیطی و فیزیکی متفاوتی طراحی شده اند.

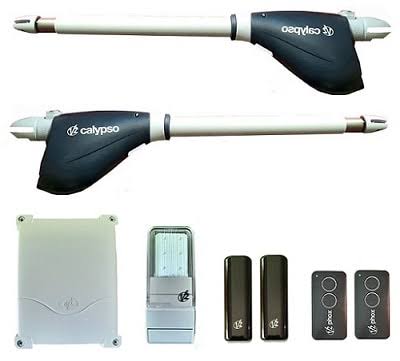

جک های بازویی (Swing)

این مدل که در بازار ایران بسیار پرطرفدار است، از یک یا دو بازوی مکانیکی تشکیل شده که به لنگه های درب متصل می شوند. نیروی محرکه توسط یک موتور الکتریکی تامین شده و از طریق چرخ دنده ها به بازو منتقل می شود. جک پارکینگ از نوع بازویی معمولاً برای درب هایی با وزن تا ۸۰۰ کیلوگرم و ابعاد استاندارد مناسب است. این سیستم ها در دو نوع ولتاژ ۲۳۰ ولت و ۲۴ ولت تولید می شوند. مدل های ۲۴ ولت به دلیل داشتن قابلیت نصب باتری بک آپ، در زمان قطع برق نیز عملکرد مطلوبی دارند.

جک های ریلی (sliding)

وقتی با درب های بسیار سنگین، عریض یا با تردد فوق العاده بالا مواجه هستیم، استفاده از جک ریلی الزامی است. در این سیستم، موتور روی یک پایه ثابت نصب شده و نیرو را از طریق یک ریل و تسمه یا شفت به درب منتقل می کند. این مکانیزم استهلاک بسیار کمتری دارد و فشار فیزیکی کمتری به لنگه های درب وارد می کند. جک ریلی برای درب های لولایی بزرگ، درب های بیمارستانی و ورودی های اصلی مجتمع های تجاری ایده آل است.

معرفی مدل های پرطرفدار در بازار ایران

برندهای متعددی در بازار حضور دارند، اما برخی از مدل ها به دلیل کیفیت ساخت و خدمات پس از فروش، جایگاه ویژه ای پیدا کرده اند.

جک میلان (Milan)

جک میلان یکی از شناخته شده ترین برندها در دسته سیستم های بازویی است. این محصول به دلیل طراحی مهندسی شده، مقاومت در برابر شرایط آب و هوایی مختلف و صدای بسیار کم در حین کارکرد، مورد توجه نصابان و مصرف کنندگان قرار گرفته است. موتور به کار رفته در جک میلان از نوع گیربکسی بوده و گشتاور بالایی را در دورهای پایین تولید می کند. این ویژگی باعث می شود تا فشار کمتری به شفت و لنگه های درب وارد شود.

جک رامونا (Ramona)

جک رامونا نیز از دیگر مدل های باکیفیت است که با استانداردهای روز اروپا طراحی شده است. این مدل معمولاً در دو بازو و چهار بازو تولید می شود و برای درب های دو لنگه و چهار لنگه کاربرد دارد. برد کنترل جک رامونا قابلیت برنامه ریزی پیشرفته ای دارد و می توان زمان شروع و پایان حرکت، سرعت باز و بسته شدن و حساسیت سیستم ایمنی را به دقت تنظیم کرد.

جک های سیم بانی و یوستا

مدل های سیم بانی یا یوستا از سیستم های قدیمی تر اما بسیار جان سخت هستند. در این مدل ها، نیروی موتور از طریق سیم بکسل و قرقره به درب منتقل می شود. اگرچه نصب این سیستم ها نیازمند تخصص و دقت بالایی است، اما طول عمر بسیار بالایی دارند و برای درب های فلزی سنگین در محیط های صنعتی گزینه مناسبی محسوب می شوند.

بررسی تخصصی قطعات و اصطلاحات فنی

برای درک بهتر عملکرد این سیستم ها، آشنایی با ادبیات فنی و قطعات اصلی آن ها ضروری است.

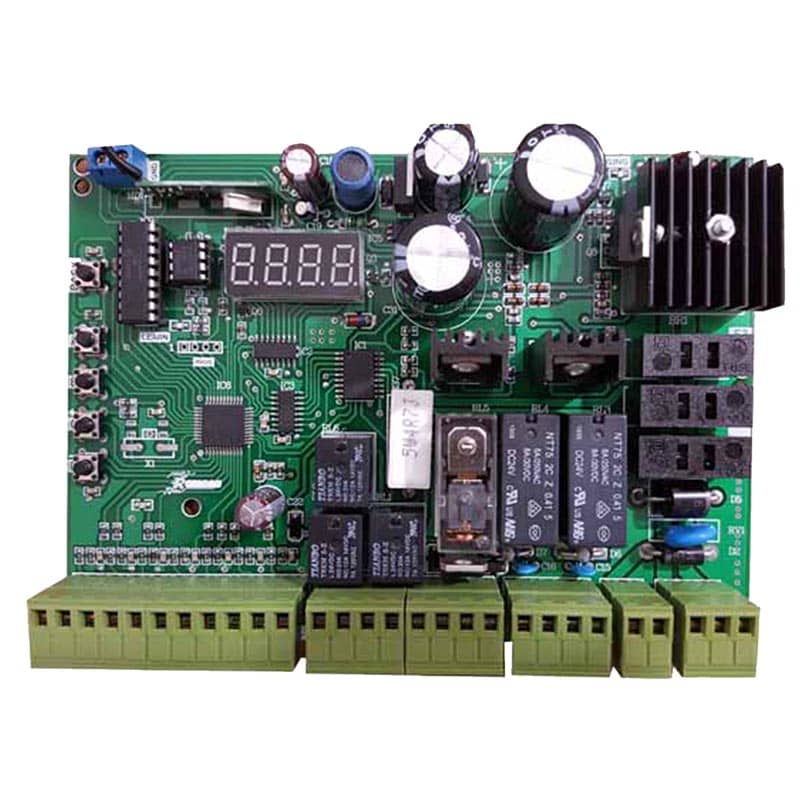

برد کنترل (Control Board): مغز متفکر سیستم است. تمامی فرمان ها از ریموت، فلاشر، فتوسل و کلیدهای دستی ابتدا به برد ارسال می شود. یک برد استاندارد باید دارای محافظت در برابر نوسانات برق، قابلیت تنظیم زمان توقف و تشخیص مانع باشد.

موتور و گیربکس: قلب تپنده سیستم که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند. کیفیت سیم پیچی موتور و جنس چرخ دنده های گیربکس، تعیین کننده طول عمر دستگاه است.

شفت و ریل: در مدل های ریلی، شفت یا ریل مسیر حرکت را هدایت می کند. استفاده از شفت های آبکاری شده یا ریل های آلومینیومی فشرده، از زنگ زدگی و گیر کردن مکانیزم جلوگیری می کند.

لیمیت سوئیچ و میکروسوئیچ: این قطعات نقاط شروع و پایان حرکت درب را تشخیص می دهند. در مدل های جدیدتر، از انکودرهای مغناطیسی به جای میکروسوئیچ های مکانیکی استفاده می شود که دقت بالاتری دارند.

فتوسل و فلاشر: فتوسل به عنوان چشمی ایمنی عمل کرده و در صورت عبور خودرو یا عابر از دهانه درب، فرمان توقف یا برگشت را به برد ارسال می کند. فلاشر نیز با نور چشمک زن، وضعیت حرکت درب را به کاربران اطلاع می دهد.

ولتاژ کاری و تاثیر آن بر عملکرد

یکی از مهم ترین تصمیمات در زمان خرید، انتخاب بین سیستم های ۲۳۰ ولت و ۲۴ ولت است. سیستم های ۲۳۰ ولت قدرت بسیار بالایی دارند و برای درب های سنگین که نیاز به گشتاور اولیه بالا برای غلبه بر اصطکاک دارند، عالی هستند. اما نقطه ضعف آن ها در زمان قطع برق است که حتماً باید از خلاص کن دستی استفاده کرد.

در مقابل، سیستم های ۲۴ ولت اگرچه گشتاور کمتری دارند، اما به دلیل استفاده از جریان مستقیم، استهلاک قطعات مکانیکی در آن ها بسیار پایین است. مهم ترین مزیت این مدل ها، قابلیت اتصال باتری بک آپ است که در زمان قطع برق، سیستم بدون هیچ گونه وقفه ای به کار خود ادامه می دهد. این ویژگی برای اماکن حساس مانند درمانگاه ها و ورودی های اضطراری حیاتی است.

درجه حفاظت و مقاومت در برابر عوامل محیطی

تجهیزات نصب شده در فضای باز، در معرض باران، برف، گرد و غبار و تابش مستقیم نور خورشید قرار دارند. استاندارد IP (Ingress Protection) میزان مقاومت دستگاه را در برابر نفوذ ذرات و مایعات مشخص می کند. برای یک جک پارکینگ استاندارد، حداقل درجه حفاظت باید IP44 باشد. این درجه تضمین می کند که آب پاشیده شده از هر جهت و ذرات جامد بزرگتر از یک میلی متر، نمی توانند به قطعات داخلی و الکترونیکی آسیب برسانند. در مناطق شمالی یا جنوبی کشور که رطوبت و شرجی هوا بسیار بالاست، استفاده از مدل هایی با IP54 و بالاتر و همچنین بدنه های تمام آلومینیوم یا پلیمرهای مقاوم در برابر اشعه UV الزامی است.

نکات طلایی در نصب و راه اندازی

نصب صحیح به اندازه کیفیت خود دستگاه اهمیت دارد. یک نصاب حرفه ای پیش از هر اقدامی، تراز بودن لنگه های درب، روان بودن لولاها و میزان لق شدن درب در چارچوب را بررسی می کند. اگر درب دارای لقی باشد یا لولاها فرسوده باشند، حتی بهترین سیستم نیز دچار مشکل خواهد شد.

در نصب مدل های بازویی، زاویه نصب بازوها روی لنگه درب بسیار حیاتی است. زاویه اشتباه باعث می شود تا سیستم در نقاط کور قفل شود یا فشار مخربی به گیربکس وارد گردد. در مدل های ریلی، تراز بودن دقیق ریل و میزان سفت و شل بودن تسمه باید با دقت میلی متری تنظیم شود تا از صدا و لرزش اضافی جلوگیری گردد.

عیب یابی اولیه مشکلات رایج

آشنایی با مشکلات رایج به مدیران ساختمان کمک می کند تا در شرایط اضطراری واکنش درستی نشان دهند. اگر درب در حین حرکت متوقف شده و برمی گردد، معمولاً مشکل از تنظیم نبودن آمپرمتر روی برد یا وجود مانع در مسیر فتوسل است. اگر درب اصلاً حرکت نمی کند، ابتدا فیوز برق، باتری ریموت و وضعیت قفل خلاص کن را بررسی کنید. صداهای غیرعادی مانند تق تق یا ناله موتور، نشان دهنده کمبود روغن در گیربکس، خرابی چرخ دنده ها یا اصطکاک بیش از حد در لولاها است.

اهمیت خرید از نمایندگی معتبر

بازار تجهیزات اتوماسیون متاسفانه پر از کالاهای تقلبی و بی کیفیت است. استفاده از قطعات غیر اصل نه تنها امنیت جانی و مالی ساکنین را به خطر می اندازد، بلکه هزینه های تعمیرات را به شدت افزایش می دهد. مجموعه هم سیتی به عنوان یک مرجع تخصصی و نمایندگی رسمی، همواره بر ارائه محصولات اورجینال با گارانتی معتبر تاکید دارد. کارشناسان هم سیتی پیش از خرید، بازدید فنی از محل انجام داده و مناسب ترین مدل را بر اساس نیاز واقعی کارفرما پیشنهاد می دهند. این رویکرد تخصصی باعث می شود تا از تحمیل هزینه های اضافی جلوگیری شده و بهترین بازدهی از سیستم حاصل گردد.

نگهداری و سرویس دوره ای

حتی بهترین و گران ترین سیستم ها نیز بدون سرویس دوره ای دچار افت عملکرد می شوند. روغن کاری بازوها و شفت ها، بررسی تسمه ها، تمیز کردن ریل ها و تست دوره ای فتوسل ها از جمله اقدامات ضروری است. همچنین آپدیت کردن تنظیمات برد و بررسی اتصالات الکتریکی باید سالی یک بار توسط تکنسین متخصص انجام شود.

فاکتورهای طلایی در انتخاب و خرید

خرید یک سیستم اتوماتیک نیازمند بررسی دقیق پارامترهای فنی و محیطی است. نادیده گرفتن هر یک از این موارد می تواند منجر به خرابی زودرس و تحمیل هزینه های گزاف شود.

۱. وزن و ابعاد لنگه درب: مهم ترین فاکتور است. هر موتور برای بازه وزنی خاصی طراحی شده است. انتخاب موتور ضعیف برای درب سنگین، باعث سوختن سریع موتور می شود.

۲. میزان تردد روزانه: برای مجتمع های مسکونی با تردد محدود، مدل های ۲۳۰ ولت کافی است. اما برای پاساژها، بیمارستان ها و ادارات با تردد بالا، حتماً باید از مدل های ۲۴ ولت یا جک ریلی استفاده کرد.

۳. فضای موجود در پارکینگ: در پارکینگ های کوچک، استفاده از جک های بازویی ممکن است فضای مفید را اشغال کند. در این شرایط، جک ریلی که موتور آن در کنار دیوار نصب می شود، گزینه بهتری است.

۴. شرایط آب و هوایی: برای مناطق با رطوبت بالا یا بارندگی شدید، باید از مدل هایی با درجه حفاظت IP بالا و بدنه ضد زنگ استفاده کرد.

سوالات متداول

تفاوت اصلی جک بازویی و ریلی در چیست؟

جک بازویی نیرو را مستقیماً از طریق اهرم به لنگه درب منتقل می کند و برای درب های استاندارد مناسب است. جک ریلی نیرو را از طریق ریل و تسمه منتقل کرده و برای درب های بسیار سنگین و با تردد بالا طراحی شده است.

آیا در زمان قطع برق می توان از درب استفاده کرد؟

بله، تمامی سیستم های استاندارد دارای یک قفل خلاص کن دستی هستند که به کاربر اجازه می دهد درب را به صورت دستی باز و بسته کند. همچنین مدل های ۲۴ ولت با اتصال باتری بک آپ، در زمان قطع برق نیز به صورت اتوماتیک کار می کنند.

عمر مفید یک جک پارکینگ چقدر است؟

با توجه به کیفیت برند، میزان تردد و سرویس دوره ای، عمر مفید این سیستم ها معمولاً بین ۱۰ تا ۱۵ سال است. برندهای معتبر اروپایی و آسیایی در صورت نگهداری صحیح، حتی بیشتر از این مدت نیز کار می کنند.

چرا درب پارکینگ در حین حرکت برمی گردد؟

این مشکل معمولاً به دلیل تنظیم نبودن حساسیت سیستم ایمنی (آمپرمتر) روی برد، ضعیف شدن فنرهای لنگه درب، یا وجود مانع در مسیر حرکت رخ می دهد. بررسی برد و تنظیم مجدد آن توسط تکنسین ضروری است.

آیا نصب فتوسل الزامی است؟

بله، فتوسل یک قطعه ایمنی حیاتی است و از بسته شدن درب روی خودرو یا عابر پیاده جلوگیری می کند. نصب آن برای تمامی سیستم ها، به ویژه در اماکن پرتردد، اکیداً توصیه می شود.
